LA ESTANQUEIDAD EN PTFE.

Los sistemas hidráulicos y neumáticos modernos son cada vez más pequeños en su diseño y también mucho más eficaces. Este avance, basicamente, se atribuye al fortísimo desarrollo tecnológico en la fabricación de juntas. Los slippers Juntas Besma cumplen todos los requisitos. Su fabricación compacta es adecuada no solo para alojamientos comunes sino para cajeras específicas.

Asimismo, van ganando importancia en el mercado debido a ventajas como ahorro de espacio en el montaje, larga duración de vida así como excelentes propiedades físicas, químicas, y mecánicas. Además, los procedimientos de fabricación y la seguridad de unas materias primas de alta calidad aseguran el funcionamiento óptimo de los juntas.

✓ Excelente resistencia a la presión con resistencia óptima a la extrusión, menor desarrollo de calor friccional y alta resistencia al desgaste.

✓ Estabilidad química con casi todos los productos, total ausencia de fuga hacia la viscosidad del fluido y actitud hidrodinámica de penetración.

✓ Funcionamiento muy fiable en temperaturas altas, velocidad y presión.

Anillo Energizer.

Un slipper tiene dos componentes: un anillo dinámico en PTFE y una junta tórica estática. La función está basada en un sistema reconocido en el que la junta tórica hace un cierre estático en el alojamiento y hace presión sobre el anillo dinámico en PTFE hacia la pared opuesta.

Además, la junta tórica ofrece una precarga, incluso durante los períodos de parada, que permite aumentar la presión en condiciones de funcionamiento. Los diseños ofrecidos por Juntas Besma, las mezclas y los elastómeros son muy diversos. Sin embargo, están sujetos a las condiciones de trabajo y su combinación con juntas tóricas da ciertas limitaciones.

Muelle Energizer.

En las aplicaciones en las que un elastómero pierde su efectividad -e.e. con muy altas o muy bajas temperaturas, incompatibilidad con el fluido,...- es mejor utilizar una junta de PTFE con un muelle energizer. El funcionamiento es muy parecido al de los slippers con juntas tóricas. La precarga mecánica y la elasticidad durable van cumpliendose por un muelle metá- lico en el labio de la junta. Se determina el material del muelle por el fluido utilizado y el diseño de la pieza por la resistencia requerida. Existen dos tipos de muelles.

Los muelles de diseño “ V “ consiguen un ligero aumento de las características del muelle con una gran capacidad de deformación y son los más utilizados. Los muelles de diseño “ H “ hacen que la fuerza del muelle aumente rápidamente en una pequeña zona de deformación.

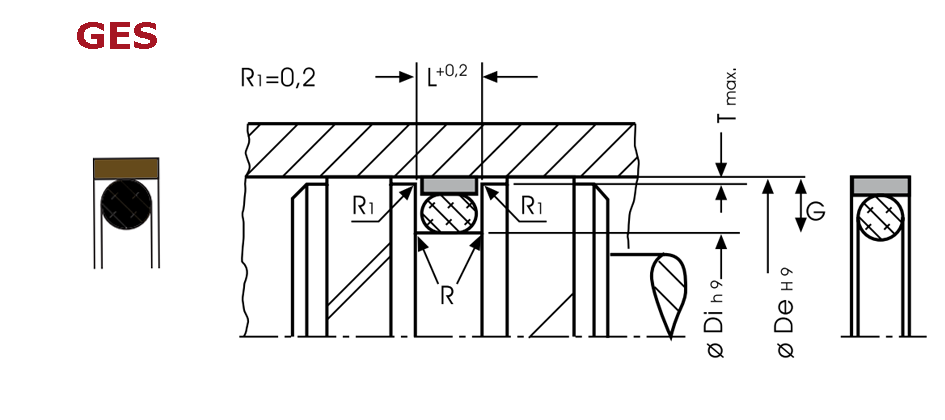

GES

Es una junta de pistón compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Carbono tipo JB12

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Sistemas neumáticos

Movimientos recíprocos

FUNCIÓN

La GES es una junta de pistón de doble efecto que se utiliza, en general, en alojamientos especiales. El perfil reducido de la junta facilita su instalación. Resiste muy bien al desgaste y a la extrusión.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales

LIMITACIONES DE FUNCIONAMIENTO

Presión (Mpa/Bar): 16/160

Temperatura (°C): de -30 a +120

Velocidad (m/sec.): hasta 4 PTFE S

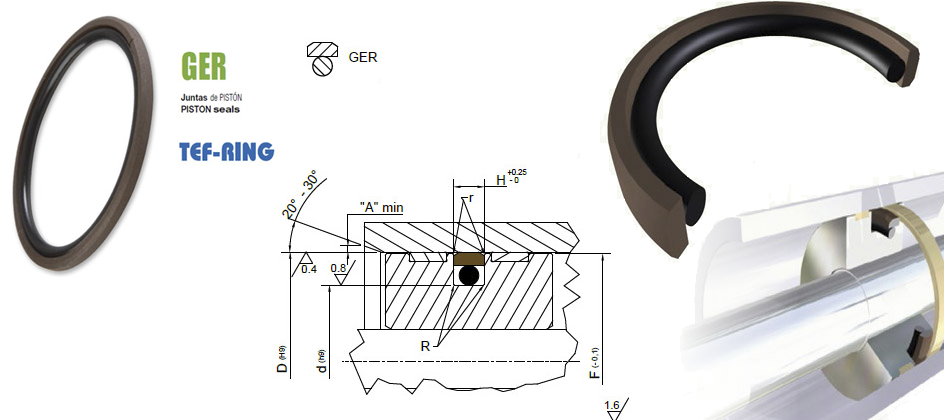

GER

Es una junta de pistón compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo : PTFE+Bronce MoS2 tipo JB12.

Junta Tórica : NBR 70 Shore A.

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Sistemas hidráulicos. Movimientos recíprocos.

FUNCIÓN

La GER es una junta de pistón de doble efecto. Su diseño asegura un excelente cierre en cargas altas y una buenísima solidez estática. Varias gamas están disponibles: en general, la serie standard cubre todos los requisitos comunes; sin embargo, se puede utilizar la serie pesada en condiciones extremas como cargas fortísimas, presión alta y presiones variables.

Existe también la serie ligera que se puede instalar en cajeras pequeñas donde se tiene que aprovechar un espacio muy reducido para la junta. Sea lo que sea la dimensión del alojamiento, es necesario centrar el pistón utilizando herramientas adecuadas.

FLUIDO

Aceites hidráulicos y lubricantes. Fluidos con base aceites minerales.

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 40/400

Temperatura (˚C): de -30 a +120

Velocidad (m/s): hasta 15 PTFE S

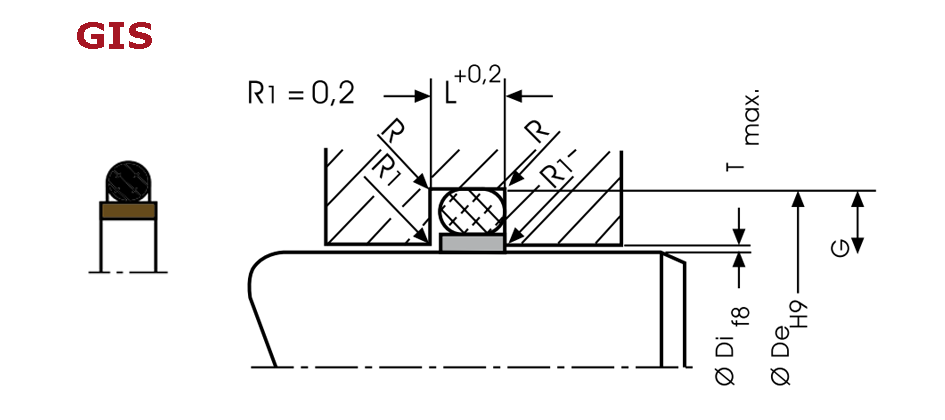

GIS

Es una junta de vástago compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Carbono tipo JB 22

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN STANDARD

Sistemas neumáticos Movimientos recíprocos

FUNCIÓN

La GIS es una junta de vástago de doble efecto que se utiliza, en general, en alojamientos especiales. El perfil reducido de la junta facilita su instalación. Recomendamos que se monte también un rascador en conjunto con un canal de escape: eso permite que cualquier capa de aceite sea menor sobre el eje.

FLUIDO

Aceites y lubricantes Fluidos con base aceites minerales

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 16/160

Temperatura (˚C): de -30 a +120

Velocidad (m/s): hasta 4

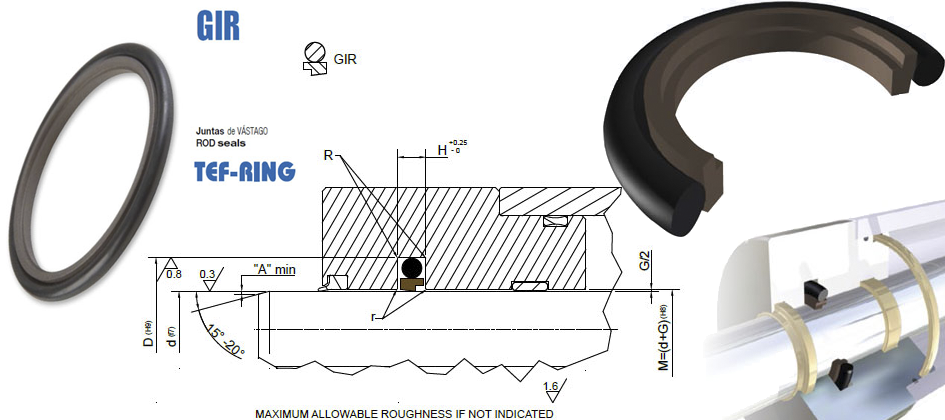

GIR

Es una junta de vástago compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Bronce MoS2 tipo JB12

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Sistemas hidráulicos Movimientos recíprocos

FUNCIÓN

La GIR es una junta de vástago de simple efecto. Se aconseja su uso para aplicaciones con cargas extremas y, en general, se utiliza en pareja. El diseño particular de su labio asegura, por un lado, la lubricación suficiente del alojamiento y, por otro lado, previene que la presión intermedia perturbadora se acumule.

Varias gamas están disponibles: en general, la serie standard cubre los requisitos comunes; sin embargo, se puede utilizar la serie pesada en condiciones extremas como cargas fortísimas, presión alta y presiones variables.

Existe también la serie ligera que se puede instalar en cajeras pequeñas donde se tiene que aprovechar un espacio muy reducido para la junta. El espesor de la sección se puede cambiar fácilmente según las necesidades de las tres series. Recomendamos que se monte también un rascador para que cualquier capa de aceite sobre el eje sea eliminada y vuelva al sistema. Sea lo que sea la dimensión del alojamiento, es necesario centrar el vástago utilizando herramientas adecuadas.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 40/400

Temperatura (˚C):de -30 a +120

Velocidad (m/s): hasta 15

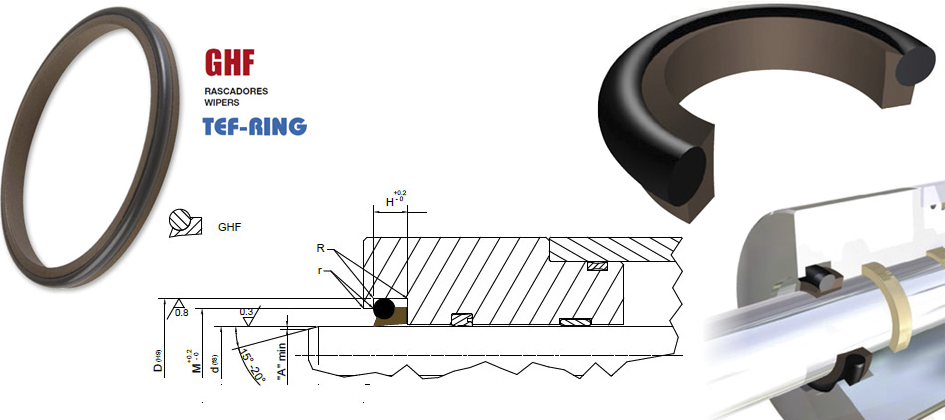

GHF

Es un rascador compuesto por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Bronce MoS2 tipo JB12

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Sistemas hidráulicos

FUNCIÓN

El GHF es un rascador de simple efecto que se utiliza, en general, en aplicaciones con golpes breves de alta frecuencia. Su función es doble: por un lado, rasca la suciedad del eje en la fase descendiente para que no entren impurezas en el sistema; por otro lado, asegura la retención de la capa de aceite sobre el vástago durante la fase ascendiente y su regreso al sistema tras la bajada siguiente.

No recomendamos el uso del GHF en caso de mucha suciedad.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales

LIMITACIONES DE TRABAJO

Temperatura (˚C): de -30 a +120

Velocidad (m/s): hasta 15

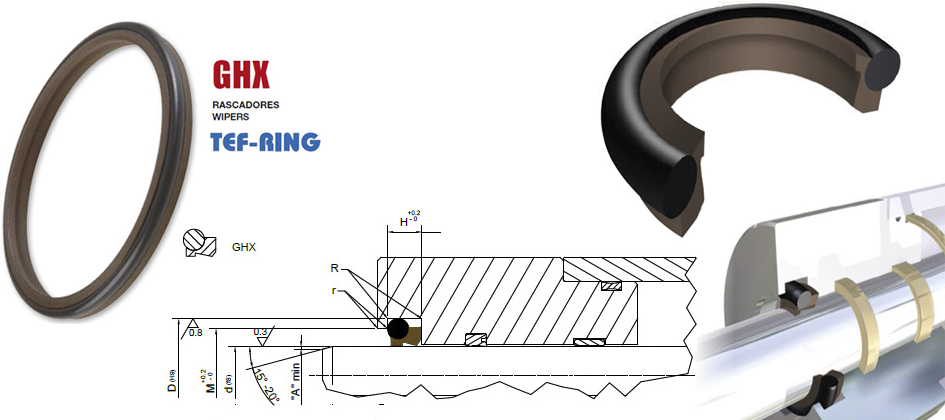

GHX

Es un rascador compuesto por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Bronce MoS2 tipo JB12

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Sistemas hidráulicos

FUNCIÓN

El GHX es un doble rascador de doble efecto que se utiliza, en general, en aplicaciones con golpes breves de alta frecuencia. Su función es doble: por un lado, rasca la suciedad del eje n la fase descendiente para que no entren impurezas en el sistema; por otro lado, asegura la retención de la capa de aceite sobre el vástago durante la fase ascendiente y su regreso al sistema tras la bajada siguiente.

No recomendamos el uso del GHX en caso de mucha suciedad.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales

LIMITACIONES DE TRABAJO

Temperatura (˚C): de -30 a +120

Velocidad (m/s): hasta 15

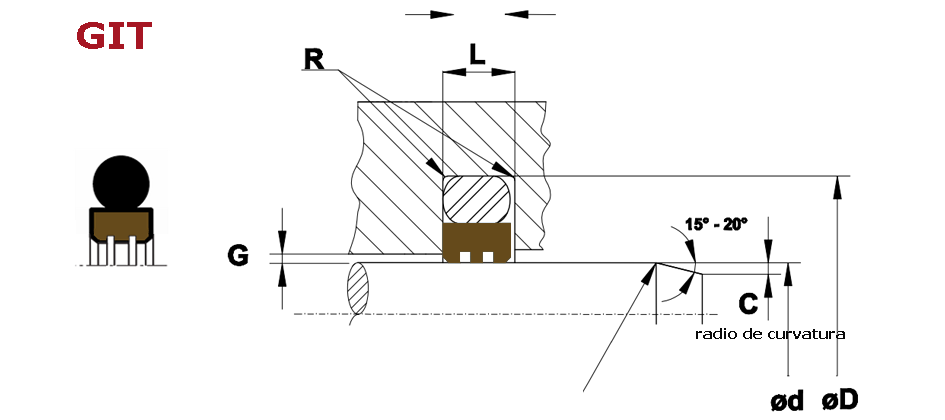

GIT

Es una junta para eje rotativo compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Carbografito tipo JB22

Junta Tórica: NBR 70Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACION PRINCIPAL

Estanqueidad de los ejes y vástagos rotativos Transmisión hidráulica de rotación

FUNCIÓN

La GIT es una junta rotativa de doble efecto que puede ser montada con sentido de presión recíproco o sentido de presión doble. Es de retención interior y, en general, se monta en pareja. Su parte interior es particularmente diseñada para altas presiones y velocidad baja. Los canales periféricos en su parte interior facilitan la formación de un depósito lubricante y por lo tanto, una fricción menor así como buenas propiedades de funcionamiento de urgencia.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales Agua, emulsión de aceite

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 30/300

Temperatura (˚C): de -30 a +120 Velocidad periférica (m/s): hasta 15

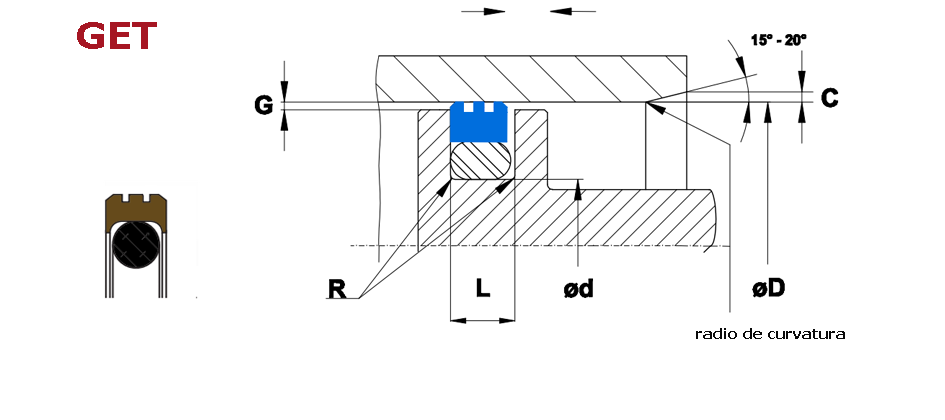

GET

Es una junta para eje rotativo compuesta por un anillo dinámico de PTFE y una junta tórica estática.

MATERIAL STANDARD

Anillo: PTFE+Carbografito tipo JB22

Junta Tórica: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y juntas tóricas están disponibles bajo consulta.

APLICACIÓN STANDARD

Estanqueidad de los ejes y pistones rotativos Transmisión hidráulica de rotación

FUNCIÓN

La GET es una junta rotativa de doble efecto que puede ser montada con sentido de presión recíproco o sentido de presión doble. Es de retención exterior y, en general, se monta en pareja. Su parte exterior es particularmente diseñada para altas presiones y velocidad baja. Los canales periféricos en su parte interior facilitan la formación de un depósito lubricante y por lo tanto, una fricción menor así como buenas propiedades de funcionamiento en urgencia.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales Agua, emulsión de aceite

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 30/300

Temperatura (˚C): de -30 a +120

Velocidad periférica (m/s): hasta 15

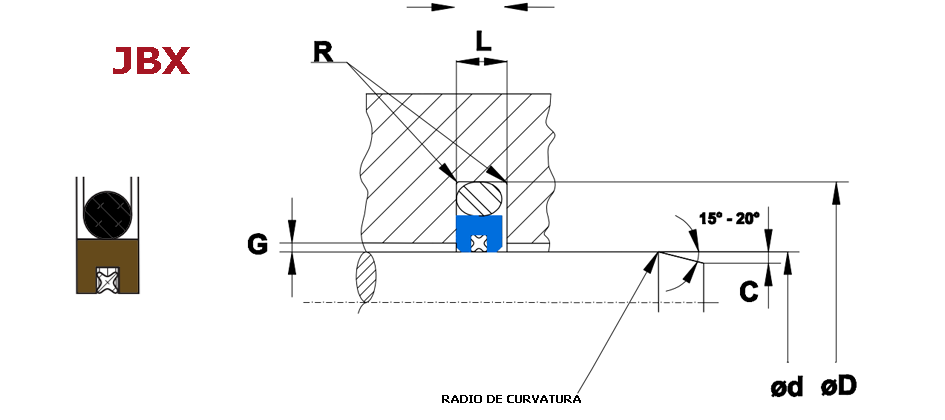

JBX

Es una junta compuesta por un anillo dinámico de PTFE, una junta tórica estática y una junta Quad-Ring diná- mica.

MATERIAL STANDARD

Anillo: PTFE+Bronce MoS2 tipo JB12

Junta Tórica: NBR 70 Shore A Quad-Ring: NBR 70 Shore A

Para condiciones de trabajo diferentes de las aplicaciones standard, otras mezclas y elastómeros están disponibles bajo consulta.

APLICACIÓN PRINCIPAL

Cilindros standard Acumuladores de pistón

FUNCIÓN

La JBX es una junta de pistón de doble efecto en la que la junta tórica desempeña la función de cierre estático mientras el anillo de PTFE y la Quad-Ring se encargan, de forma conjunta, de la estanqueidad dinámica. Tiene unas excelentes propiedades de deslizamiento y un buen efecto de estanqueidad en las aplicaciones que requieren una separación entre medios (e.e. fluido/fluido o fluido/gas). Además, la combinación de materiales especiales de bajo rozamiento con juntas elastoméricas asegura un buena seguridad de funcionamiento.

FLUIDO

Aceites hidráulicos y lubricantes Fluidos con base aceites minerales Gases

LIMITACIONES DE TRABAJO

Presión (Mpa/Bar): 40/400

Temperatura (˚C): de -30 a 120

Velocidad (m/s): hasta 2




Tipo Pres.bar Veloc.m/s Temp.˚C Material
GER 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GER Serie Ligera 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GER Serie Pesada 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GER/S 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GIR 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GIR Serie Ligera 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GIR Serie Pesada 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GIR/D 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GET 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GIT 400 15 -30 a +120 PTFE/Bronce JB12+NBR
GES 160 15 -30 a +120 PTFE/Bronce JB12+NBR
GIS 160 15 -30 a +120 PTFE/Bronce JB12+NBR
GHF - 15 -30 a +120 PTFE/Bronce JB12+NBR
GHX - 15 -30 a +120 PTFE/Bronce JB12+NBR
JBX 400 2 -30 a +120 PTFE/Bronce JB12+NBR
