Empaquetaduras
GT5 / GT
GT6
GT7
PV
GT3
GT5 / GT
GT6
GT7

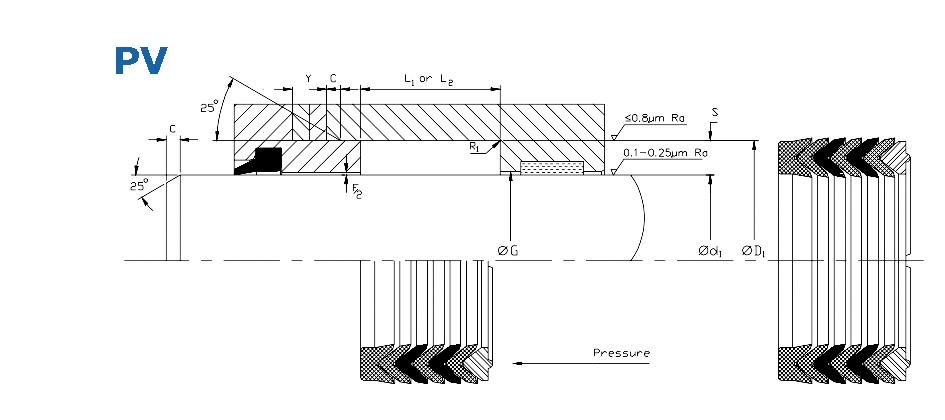

PV
GT3
*Pinche sobre cada perfil para ampliar la imagen y ver su alojamiento.
Las empaquetaduras GT están fabricadas con capas de tejido de algodón puro vulcanizadoJunto con goma nitrílica, lo que le confiere elasticidad, resistencia al desgaste y una eficaz retención.

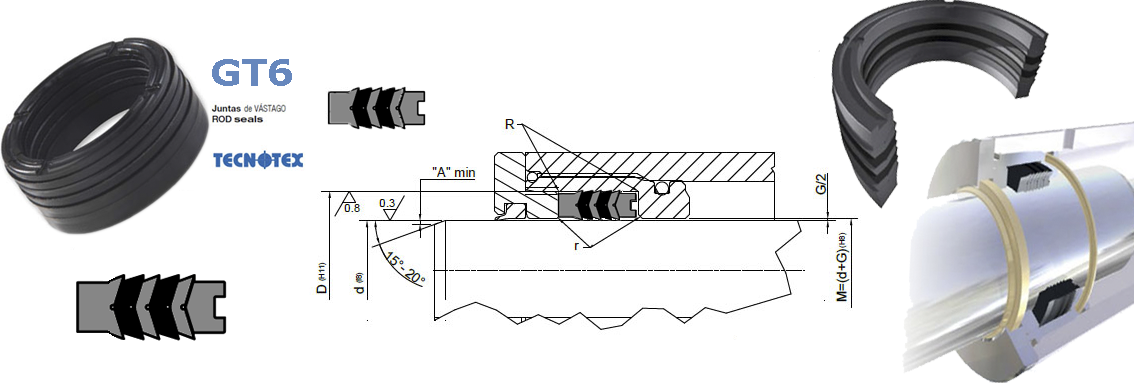

Constan de un anillo de base, anillos intermedios en forma de “V” de cantidad variable dependiendo de la presión de trabajo y de un anillo de tapa.
Estas piezas están particularmente indicadas para retención de cilindros hidráulicos en condiciones duras de trabajo y en presencia de variaciones bruscas de presión como prensas hidráulicas, excavadoras, etc.
En el tipo de retención eje vienen interpuestas 1 ó 2 anillos en “V” de goma, mientras que en retención sobre el pistón no. Se recomienda señalarlo en los pedidos.

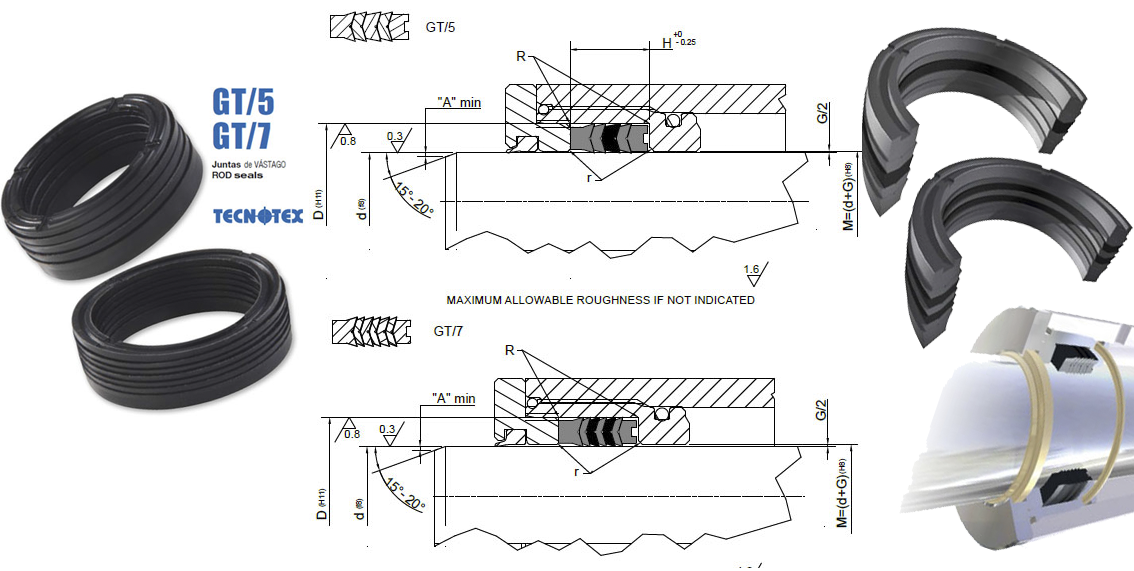

La serie GT5 está compuesta de 1 tapa, un anillo base y 3 anillos en “V” intermedios. La serie GT7 está compuesta de una tapa, una base y 5 anillos en “V” intermedios.
Para remediar el fenómeno de la extrusión de la junta se puede añadir un anillo antiextrusión de resina de acetal sobre el diámetro interno en el caso de retención sobre el eje y en el diámetro exterior en el caso de trabajar sobre el pistón.
Tolerancia
d
D
Hasta Ø 80
H9/f8
H11
Ø80 ÷ 120
H8/f8
H11
Ø120 ÷ 200
H8/f7
H11
Las empaquetaduras GT están particularmente indicadas para su uso en vástagos y pistones de cilindros hidráulicos sometidos a condiciones duras de trabajo.
Temperatura |
De -30º a + 120º |
|---|---|
Velocidad |
0,5 m/s. |
Presión |
Hasta 450 Kgr. / cm2 |
Fluido |
Aceite hidráulico, lubricante mineral |

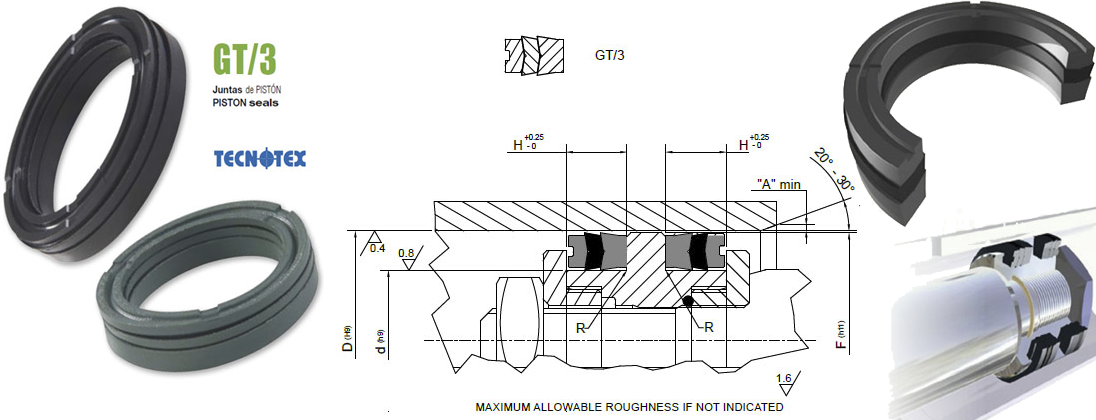

Las empaquetaduras GT3 estánn fabricadas en tejido engomado adaptado para uso con aceite mineral, agua y emulsiones acuosas.
La combinación de tres elementos, un anillo base, un anillo intermedio y un anillo de base o empuje que confiere a la empaquetadura GT3 una particular resistencia al trabajo en condiciones extremas.
AlOJAMIENTO PARA MONTAJE
La tolerancia del alojamiento y el cavado de la superficie metálica influyen considerablemente en la prestación y la duración de la empaquetadura.
Recomendamos atenerse a lo espeficicado en la tabla adjunta:
| Tolerancia | d | D |
|---|---|---|
| Hasta Ø 80 | H9/f8 | H11 |
| Ø80 ÷ 120 | H8/f8 | H11 |
| Ø120 ÷ 200 | H8/f7 | H11 |
CAMPO DE APLICACIÓN
Las empaquetaduras GT3 son empleadas normalmente para retención de pistones de cilindros hidráulicos de doble efecto, expuestos a condiciones de trabajo extremas.
Temperatura |
De -30º a + 120º |
|---|---|
Velocidad |
0,5 m/s. |
Presión |
Hasta 400 Kgr. / cm2 |
| Empaquetaduras | ||||||||||||||||
| Tipo | Pres.bar | Veloc.m/s | Temp.˚C | Material | ||||||||||||
| GT/5 | 400 | 0,50 | -40 a +130 | NBR+Tejido | ||||||||||||
| GT/6 | 400 | 0,50 | -40 a +130 | NBR+Tejido | ||||||||||||
| GT/7 | 400 | 0,50 | -40 a +130 | NBR+Tejido | ||||||||||||
| GT | 400 | 0,50 | -40 a +130 | NBR+Tejido | ||||||||||||
| PV | 400 | 0,50 | -30 a +100 | NBR+Tejido | ||||||||||||
| GT/3 | 400 | 0,50 | -40 a +130 | NBR+Tejido | ||||||||||||
