JUNTAS DE PISTON

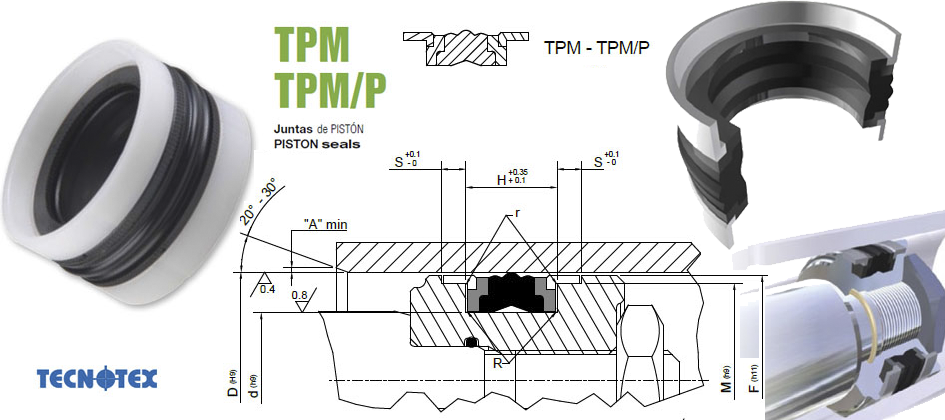

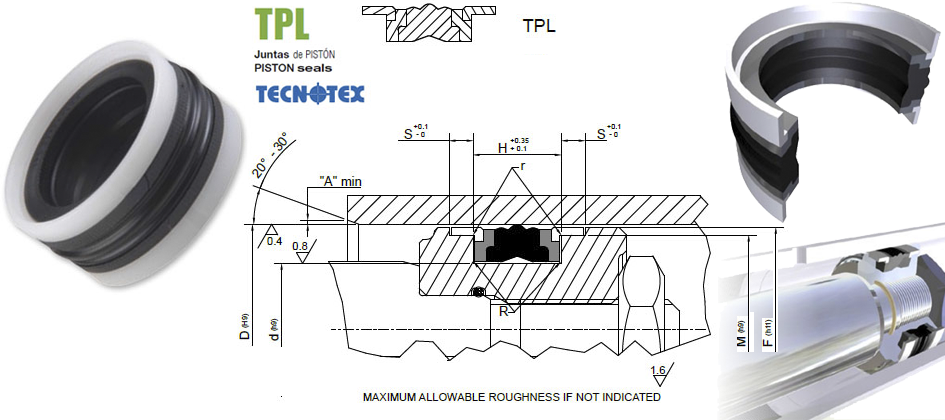

TPM-TPL-TPS


D nominal

D

d

H

S

h

M

f

0±50

ISO
(H11)

+0,10
-0,00



-0,16
+0,10

±0,10

±0,05

±0,07

51±80

+0,12
-0,00

-0,16

81÷115

+0,14
-0,00

+0,20

116±250

+0,16
-0,00



Las Juntas de Pistón TPM-TPL-TPS representan una nueva solución para la estanqueidad de pistones en cilindros de doble efecto. Son indicados para emplear en media presión de gama rígida y semirígida de la junta, está confeccionada para efectuar el montaje sobre pistones monobloque con la siguiente simplificación de la elaboración.
La junta de pistón TMP está construida desde Ø exterior 25 hasta Ø exterior de 320.

CAMPO APLICACIÓN

Las Juntas de Pistón TPM-TPL-TPS son empleadas en pistones de doble efecto (o de simple efecto con lubricación del lado seco) o donde se necesita un elevado control del fluido bien a baja como a alta presión dentro de las condiciones de trabajo que contiene la tabla siguiente:


Temperatura  Desde -40º hasta +110º
Fluido  Aceite hidráulico mineral, emulsión agua-aceite

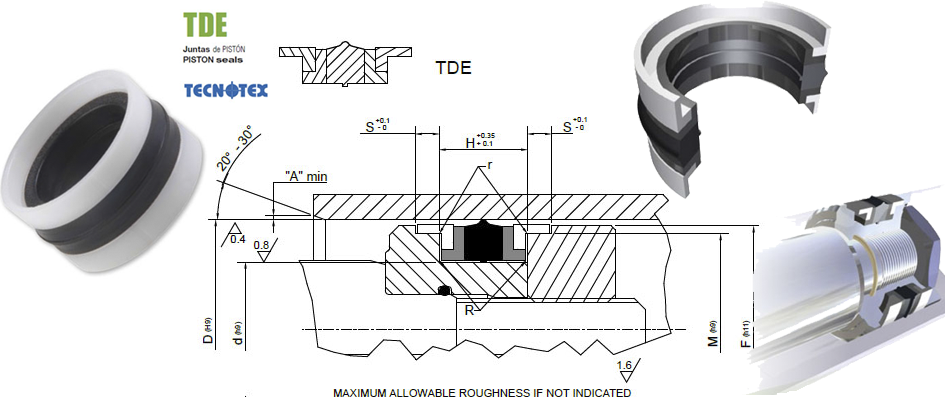

TDE

CARACTERISTICAS GENERALES


D nominal

D

d

H

S

M

f

0±50

ISO
(H11)

+0,10
-0,00

-0,25
+0,00

-0,10
+0,00

±0,05

±0,07

51±80

+0,12
-0,00

81÷115

+0,14
-0,00

116±250

+0,16
-0,00

Las juntas tipo TDE constan de una pieza vulcanizada a base de tejido de algodón impregnado con mezcla nitrílica, la parte central está constituida de goma sintética antiaceite que funciona realizando la propia retención.
En los dos extremos de la junta están interpuestos dos anillos de resina de acetal que realizan la función de guía permitiendo a la junta soportar trabajos duros eliminando el fenómeno de extrusión que generalmente se manifiesta a determinadas presiones. Las juntas TDE son usadas en las aplicaciones donde el espacio es muy limitado y por su costo económico.
Están construidas desde Ø exterior mínimo de 25 m/m. hasta un máximo de 250.

CAMPO APLICACIÓN

Las juntas TDE, por su característica particular, suele ser empleada para retención de pistones de cilindro oleodinámico no jujeto a condiciones de funcionamiento extremas (vibraciones y desalineamiento) sí para movimientos lentos y poco frecuentes y en general aplicaciones hidráulicas y neumáticas con las siguientes condiciones de trabajo:


Temperatura Desde -40º hasta +110º
Presión Hasta 500 Kgr./cm2
Fluido Aceite hidráulico mineral, emulsiones de aceite

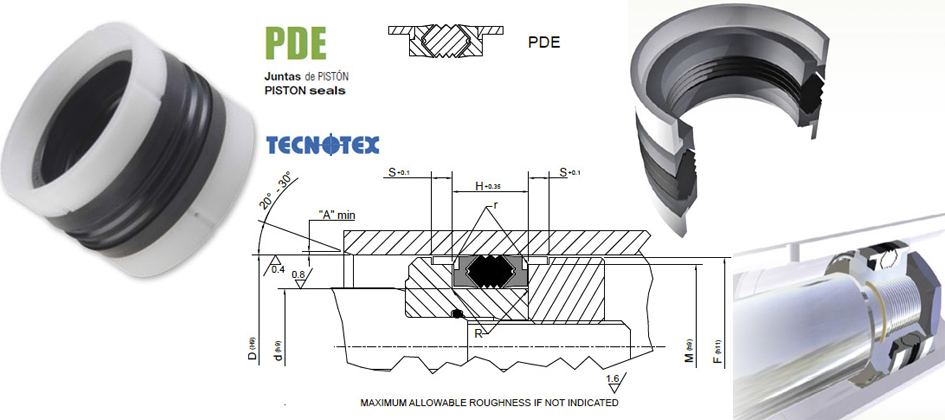

PDE

CARACTERISTICAS GENERALES


D nominal

D

d

H

S

M

f

0±50

ISO
(H11)

+0,10
-0,00

-0,25
+0,00

-0,10
+0,00

±0,05

±0,07

51±80

+0,12
-0,00

81÷115

+0,14
-0,00

116±250

+0,16
-0,00

Las juntas de pistón PDE son juntas reforzadas de funcionamiento automático compuestos de un conjunto de elementos.
Estás piezas están confeccionadas para resolver problemas de retención extremadamente severas sobre alojamientos hidráulicos funcionando a alta y altísima presión en presencia de desalineamiento y vibración.
Estas juntas constan de 2 anillos guía con función anti-extrusión y son particularmente recomendadas para retención de pistones de doble efecto.
Las principales ventajas de esta junta son:
-Altísima eficacia de retención.
-Autoprotección a la anti-extrusión.
-Ausencia de registros tanto en montaje como en ejercicio.

CAMPO APLICACIÓN

Las juntas PDE están indicadas en pistones de cilindros oleodinámicos en condiciones extremas de bruscas variaciones de presión del fluido, vibraciones y desalineamientos transitorios de la parte móvil que generalmente se manifiesta en máquinas para movimiento de tierra, excavadora, elevadora y en general sobre cilindros que trabajan bajo las siguientes condiciones de ejercicio:


Temperatura Desde -30º hasta +110º
Presión Hasta 700 Kgr./cm2
Fluido Aceite hidráulico mineral, emulsiones de agua-aceite, etc.

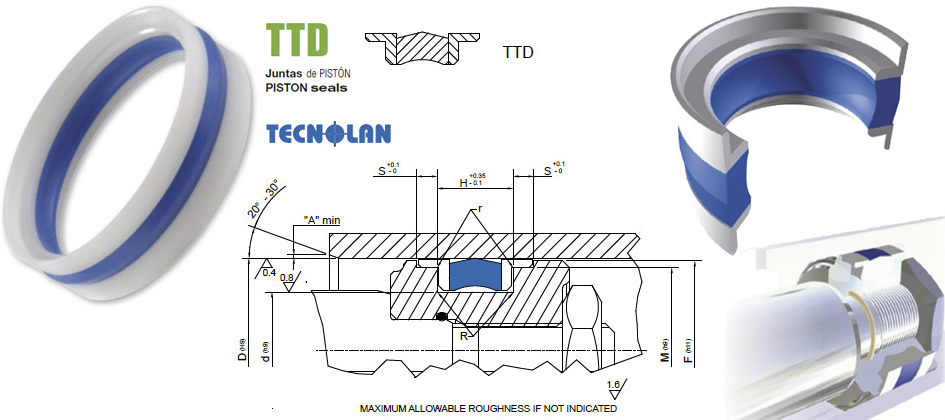

TTD (poliuretano)

CARACTERISTICAS GENERALES


D nominal

D

d

H

S

M

f

0±50

ISO
(H11)

+0,12
-0,00



±0,12

±0,1

±0,2

±0,15

51±80

+0,12
-0,00

81÷115

+0,14
-0,00

16±250

+0,16
-0,00

Las juntas TTD realizadas en poliuretano representan la solución más moderna y económica para la aplicación sobre pistones mono bloque.
A diferencia de la serie TPM, esta junta está compuesta de 3 piezas de fácil montaje.
El anillo de retención está realizado en TECNOLAN sh 90/92 y los anillos de guía de resina de acetal especial muy elástica y resistente a las cargas de presión incluso en condiciones de trabajo extremas.
Se recomienda atenerse a la tolerancia de los alojamientos tal y como se indica en la tabla:


Temperatura Desde -40º hasta +110º
Presión Hasta 400 Kgr./cm2
Velocidad Hasta 0,5 m/s.
Fluido Aceite hidráulico a base mineral.

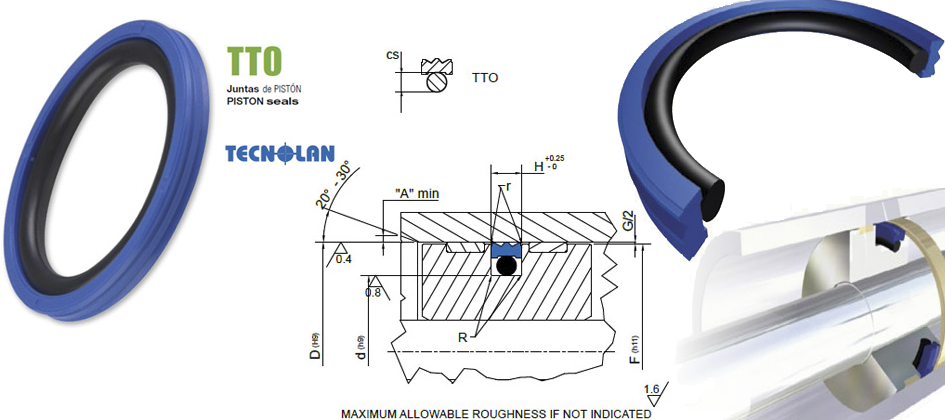

TTO (poliuretano)

CARACTERISTICAS GENERALES


La característica más importante de la junta TTO para pistones de doble y simple efecto en su perfecta estanqueidad:
-Volumen mínimo
-Facilidad de montaje en su alojamiento (pistón mono bloque).
-Menos coste.
La junta TTO, sea por la particular propiedad del material empleado, sea por su principio de funcionamiento, hace posible un mejoramiento de las prestaciones y una sustancial reducción del coste.
La junta TTO consta de 2 elementos acoplados, con funciones distintas.

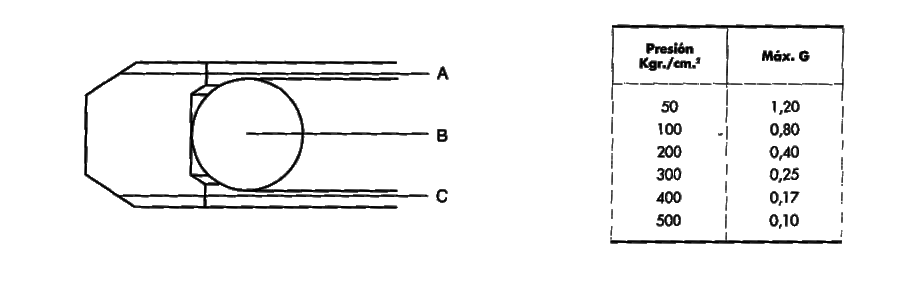

A-Bisel de 40º en la esquina de la cara externa de retención dinámica.
Permite una reducción de la superficie de contacto con lo que consigue una mayor concentración de la carga contra la superficie a estanqueizar.
B-Junta tórica realizada con una mezcla de alto módulo y baja deformación permanente con función de expansión.
C-Borde sobre la superficie interna de contacto con la junta tórica, mejora la estabilidad en la cajera de la junta tórica.

tto

Tipo Pres.bar Veloc.m/s Temp.˚C Material
TPM 300 0,50 -40 a +110 NBR+POM+Poliéster

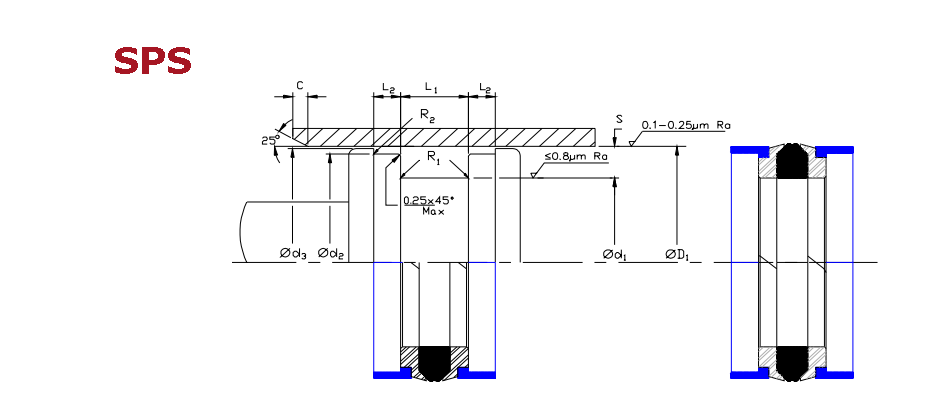

SPS 400 0,50 -30 a +100 NBR+POM+Poliéster

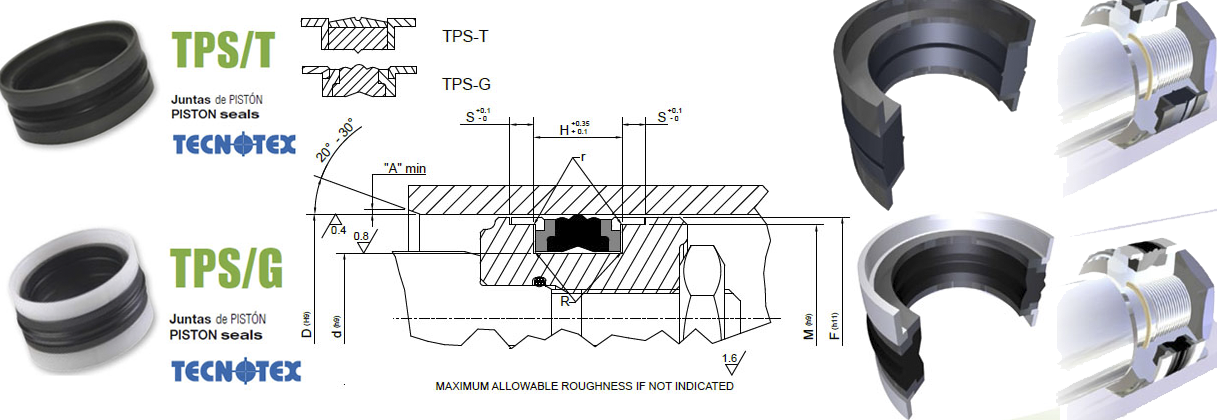

TPS/T 350 0,80 -40 a +130 NBR+Tejido+POM
TPS/G 300 0,50 -40 a +130 NBR+Tejido+ Poliéster
TDE 500 0,50 -40 a +130 NBR+Tejido+POM

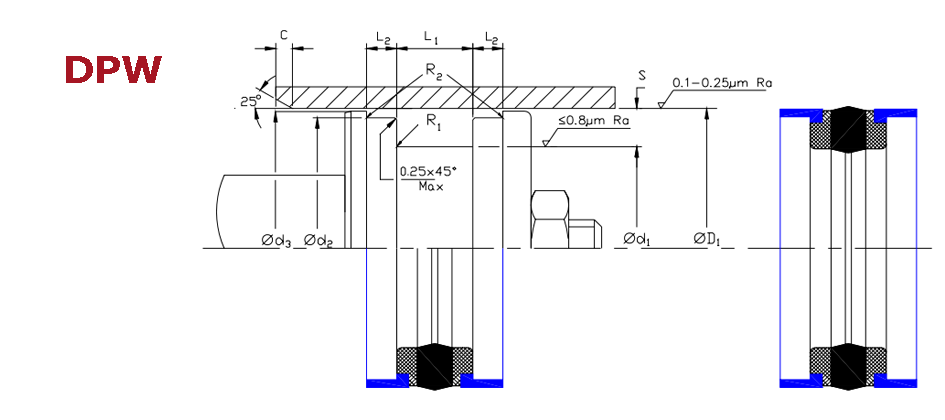

DPW 400 0,50 -30 a +100 NBR+Tejido+POM

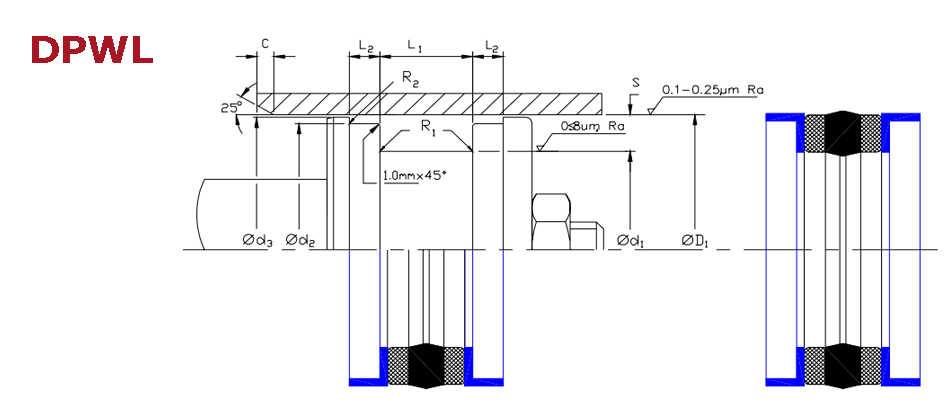

DPW/L 400 0,50 -30 a +100 NBR+Tejido+POM
PDE 700 0,50 -40 a +110 NBR+Tejido+POM

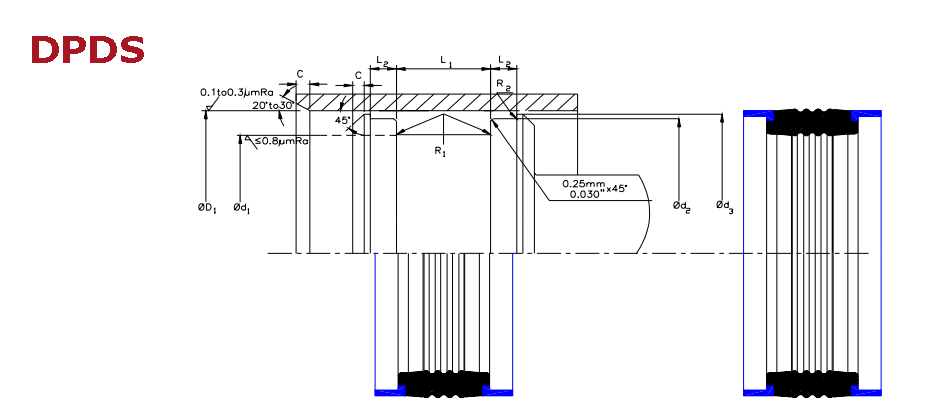

DPDS 600 0,50 -30 a +100 NBR+Hytrel+POM
TPL 300 0,50 -30 a +110 NBR+POM+Poliéster
TTD 400 0,50 -40 a +110 Poliuretano TECNOLAN

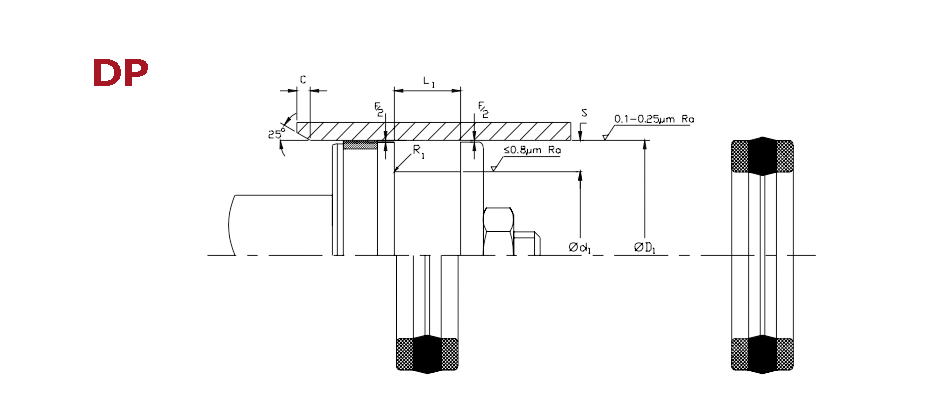

DP 400 0,50 -30 a +100 NBR+Tejido

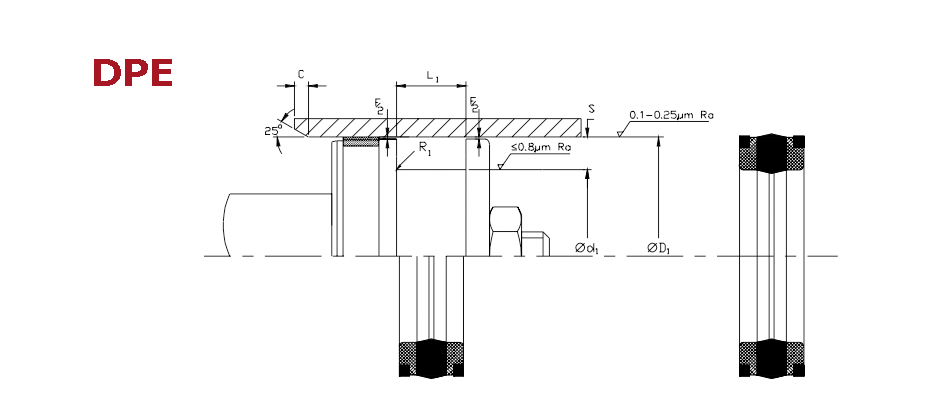

DPE 400 0,50 -30 a +100 NBR+Tejido+POM

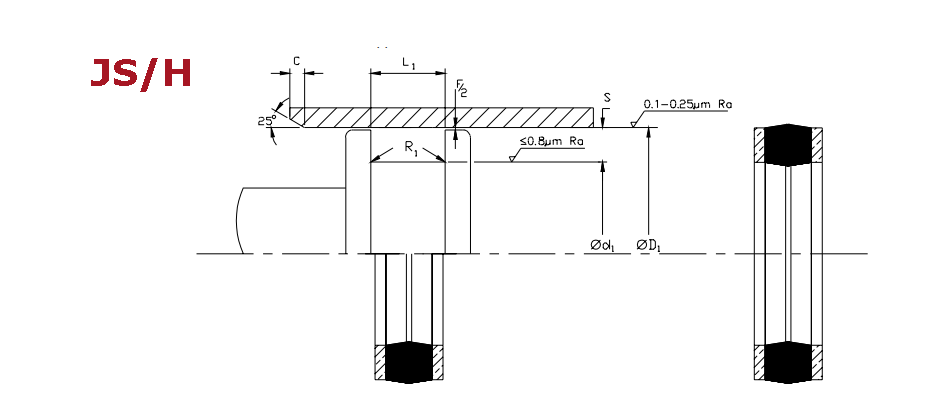

JS/H 400 0,50 -30 a +100 NBR+Poliéster

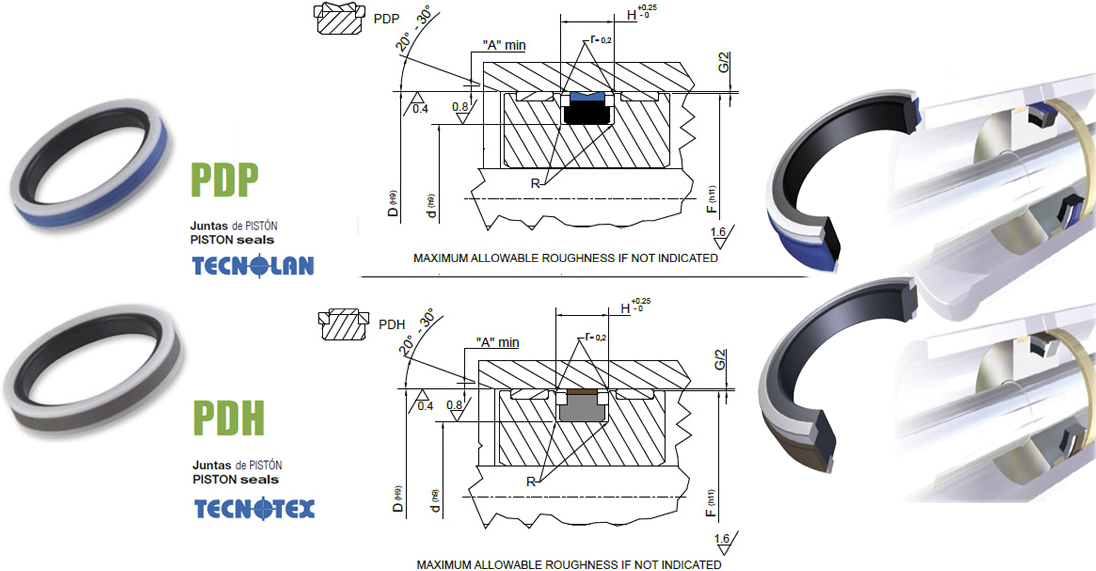

PDP 500 0,60 -30 a +100 NBR+PU+POM
PDH 500 1,50 -30 a +120 NBR+PTFE/Bronce+POM

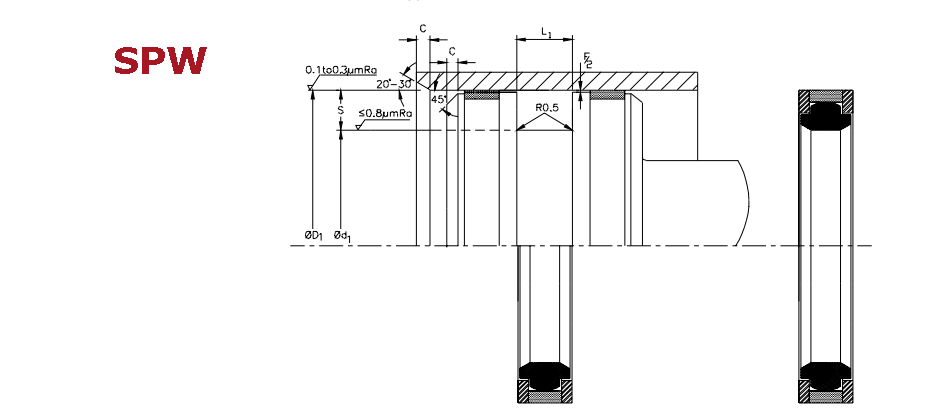

SPW 400 2,00 -30 a +100 NBR+PTFE/Bronce+PA/MoS2

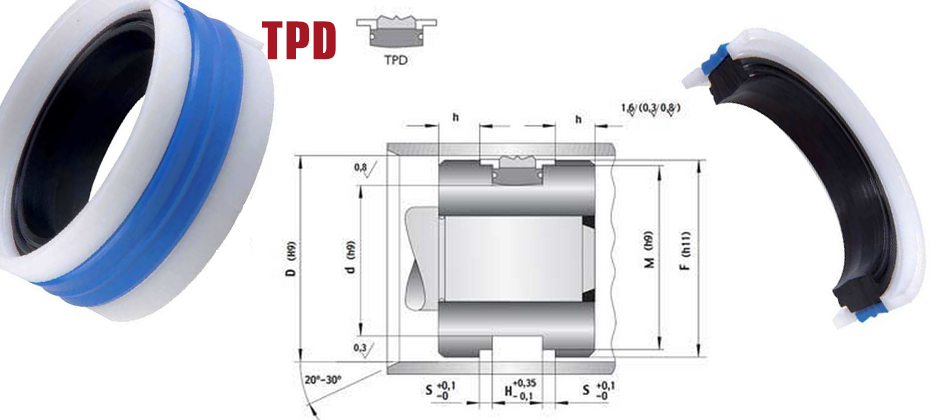

TPD 350 0,50 -30 a +110 NBR+Poliuretano TECNOLAN+POM
TTO 400 0,50 -40 a +110 Poliuretano TECNOLAN
CS8 400 1,00 -30 a +100 Poliuretano+NBR

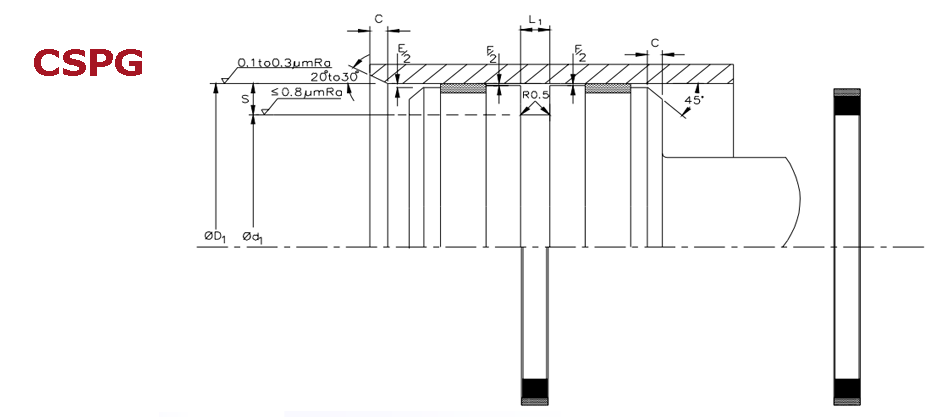

CSPG 350 15 -40 a +120 PTFE/Fibra de Vídrio+NBR
