Banda Guía

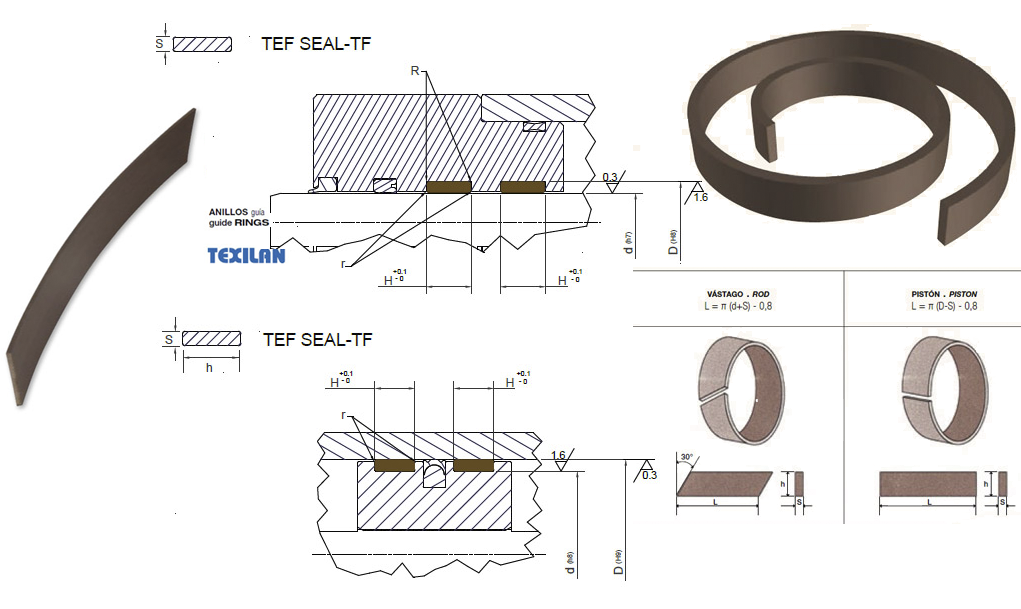

TEF-SEAL / OKT-SEAL
*Pinche sobre cada perfil para ampliar la imagen y ver su alojamiento.
TEF-SEAL / OKT-SEAL
*Pinche sobre cada perfil para ampliar la imagen y ver su alojamiento.
BANDA GUÍA Y ANILLOS GUÍA
OKT-SEAL
Es una banda guía de color gris para vástagos y pistones
MATERIAL STANDARD
Poliéster sintético + resina poliéster con inserción grafito sólido lubricante
APLICACIÓN STANDARD
Sistemas hidráulicos y neumáticos en la mecánica general e ingeniería de equipamiento
FUNCIÓN
La OKT-SEAL está fabricada en rollos y se corta a medida. La formula siguiente sirve para establecer la longitud correcta: Aplicaciones interiores (para vástago):
 |
 |
L = 3,115 (ød + S) - 1,00
Aplicaciones exteriores (para pistones): L = 3,115 (øD+S) - 1,00
FLUIDO
Aceites hidraúlicos y lubricantes Fluidos con base aceites minerales
LIMITACIONES DE TRABAJO
Presión permitida (N/mm2): 55 Temperatura (ºC): hasta +140 Velocidad (m/s): hasta 25
BANDA GUÍA Y ANILLOS GUÍA
 |
 |
 |
AG-SEAL
Es un anillo guía conformado para vástagos y pistones.
MATERIAL STANDARD
PTFE+Bronce MoS2 tipo JB12
Para condiciones de trabajo diferentes de las aplicaciones standard., otras mezclas están disponibles bajo consulta.
APLICACIÓN PRINCIPAL
Máquina-Herramienta, Máquinas agrícolas, Cilíndros standard, Equipos hidráulicos móviles, Máquinas de mol-deo por inyección, Industrias de alimentación y automoción, Prensas y Tecnología naval
FUNCIÓN
La función de la AG-SEAL consiste en guiar el pistón y el vástago de un cilíndro en funcionamiento y absorber las fuerzas transversales que se producen. Al mismo tiempo, debe impedir el contacto metálico entre las partes deslizantes del cilindro, por ejemplo, pistón y camisa o vástago y culata del cilíndro.
La AG-SEAL tiene una alta capacidad de carga, elimina las concentraciones de tensión y es muy resistente al desgaste. Además, se comporta de forma favorable frente a la fricción, amortigua las vibraciones y elimina los problemas hidrodinámicos en el sistema de guiado.
FLUIDO
Aceites hidráulicos y lubricantes Fluidos con base aceites minerales
LIMITACIONES DE TRABAJO
 |
 |
 |
 |
 |
 |
 |
 |
Presión estática (N/mm2): hasta 25 Presión dinámico (N/mm2): hasta 15 Temperatura (˚C): de -60 a +200 Velocidad (m/s): hasta 15
 |
 |
| Tipo | Pres.bar | Veloc.m/s | Temp.˚C | Material | ||||
| TEF-SEAL | - | 15 | -100 a +120 | PTFE/Bronce JB12-PTFE/Carbografito JB22 | ||||
ELASTÓMEROS ENERGIZER PARA JUNTAS DE PTFE
Material según ISO 1629 |
Material |
Dureza |
Temperatura |
NBR |
Acrilonitrilo-Butadiene |
70 |
de -30 a +120°C |
FPM |
Caucho Fluorinado |
80 |
de -20 a +205°C |
EPDM |
Etilene-Propilene |
70 |
de -40 a +130°C |
MATERIALES STANDARD
|
Propiedades |
Datos de Uso |
Aplicaciones |
PTFE Virgen |
Muy buena resistencia química |
Velocidad: hasta 5 m/sec |
Carga ligera |
JB11 |
Baja fricción |
Presión: estático hasta 300 bares |
Industria química |
|
Resistencia limitada al desgaste |
Presión: dinámico hasta 200 bares |
Alimentación y |
|
Buenas propiedades dieléctricas |
Temp: estático de -100 a +250˚C |
Farmacéutica |
|
|
Temp: dinámico de -40 a +225˚C |
Aros de Apoyo |
|
|
|
|
PTFE Modificado |
Excelente resistencia al desgaste |
Velocidad: hasta 15 m/sec |
Alta carga |
Bronce MoS2 |
Excelente resistencia a la extrusión |
Presión: estático hasta 800 bares |
Mezcla standard para |
JB12 |
Buenas propiedades dieléctricas |
Presión: dinámico hasta 600 bares |
sistemas hidráulicos |
|
|
Temp: estático de -100 a +250˚C |
Alim. y farma: no con- |
|
|
Temp: dinámico de -40 a +225˚C |
tacto directo |
|
|
|
Slippers |
|
|
|
Banda guía |
|
|
|
|
PTFE modificado |
Buena resistencia química |
Velocidad: hasta 15 m/sec |
Alta carga |
CARBONO GRAFITO |
Buenas propiedades de funciona- |
Presión: estático hasta 500 bares |
Sistemas antidesliza- |
JB22 |
miento en seco |
Presión: dinámico hasta400 bares |
miento |
|
Buen comportamiento en superficies |
Temp: estático de -100 a +250˚C |
Hidráulica |
|
suaves |
Temp: dinámico de -40 a +225˚C |
Neumática |
|
|
|
Slippers |
|
|
|
Banda guía |
|
|
|
|
PTFE modificado |
Buena resistencia química |
Velocidad: hasta 15 m/sec |
Carga media |
FIBRA DE VÍDRIO MoS2 JB66 |
Buena resistencia al desgaste |
Presión: estático hasta 400 bares Presión: dinámico hasta 300 bares |
Hidráulica Neumática |
|
|
Temp: estático de -100 a +250˚C |
Slippers |
|
|
Temp: dinámico de -40 a +225˚C |
Banda guía |
