Cordón Tórico




* El importe de la columna "precio" ya tiene aplicado su descuento establecido.


Para realizar una búsqueda rellene los campos obligatorios (*) y pulse el botón de buscar pieza.






Información adicional:



Grupo de productos: CORDON TORICO

Materiales: NBR,FPM,VMQ
Color: NBR 70, negro, FPM 75, negro, VMQ 65 Transparente

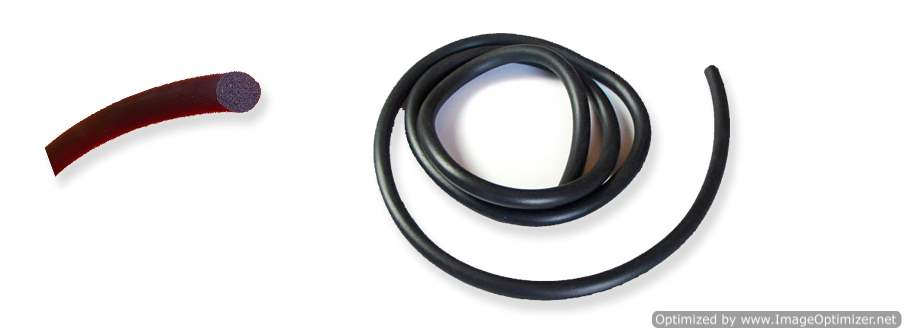

perfiles
Los límites operacionales de la aplicación
Temperatura NBR: de -30 ° C a +100 ° C
Temperatura FPM: -15 ° C a +200 ° C
Temperatura VMQ: -60 º C a +200 º C
Otros materiales como EPDM y CR también están disponibles.

Juntas Tóricas Pegadas

Para las aplicaciones estáticas en las que se requieren juntas toroidales de dimensiones diferentes de las medidas referenciadas en este catalogo, es posible suministrar unas juntas tóricas pegadas, fabricadas a partir de un cordón tórico.

Las técnicas de fabricación son el pegamento en frío con adhesivos apropiados o por vulcanización en caldo.

Las juntas tóricas pegadas en frío se pueden utilizar en condiciones que deben tener en cuenta los límites térmicos y químicos del pegamento (a parte de las características propias del elastómero). En general, se hacen en NBR o en FPM. En cambio, las juntas tóricas vulcanizadas en caldo ofrecen una gama de elastómeros y dejan casi todas las propiedades propias del material utilizado.

Obviamente, para elegir el elastómero idóneo de una junta tórica pegada, hay que tener en cuenta los parámetros fundamentales de funcionamiento:

  • Agresividad química del fluido
  • Temperaturas
  • Presión



Recomendamos el uso de este tipo de juntas tóricas en las aplicaciones estáticas.

Cordón Tórico

Para la realización de juntas tóricas empalmadas de dimensiones especiales u otro uso especial, suministramos cordones tóricos calibrados en varios elastómeros.

Cuando el cordón se utiliza para obtener juntas tóricas fabricadas en frío, las temperaturas de trabajo (Tabla 1) tiene que ser adaptadas a las temperaturas máximas de los adhesivos utilizados.

Diámetro

NITRILICO NBR 70

VITON FPM 70

SILICONA VMQ 60

Tolerancias

Peso teórico gr/m

Tolerancias

Peso teórico gr/m

Tolerancias

Peso teórico gr-m

1,78

±0,10

3,1

±0,20

5

±0,10

3,1

2,00

±0,15

4

±0,30

6

±0,15

4

2,62

±0,15

6,5

±0,30

10

±0,15

6,5

3,00

±0,20

9

±0,30

15

±0,20

9

3,53

±0,20

12

±0,30

20

±0,20

12

4,00

±0,20

16

±0,40

25

±0,20

16

4,50

±0,20



±0,40



±0,20



5,00

±0,20

25

±0,40

40

±0,30

25

5,33

±0,20

30

±0,50

42

±0,30

30

5,70

±0,20



±0,50



±0,30



6,00

±0,30

35

±0,50

55

±0,30

35

6,50

±0,30



±0,50



±0,30



7,00

±0,30

50

±0,50

75

±0,30

50

7,50

±0,30



±0,50



±0,30



8,00

±0,40

65

±0,50

95

±0,30

65

8,50

±0,40



±0,50



±0,30



9,00

±0,40

80

±0,50

120

±0,30

80

9,50

±0,40



±0,50



±0,30



10,00

±0,40

100

±0,50

150

±0,30

100

11,00

±0,40

120

±0,50

180

±0,40

120

12,00

±0,40

140

±0,60

215

±0,40

140

13,00

±0,40

165

±0,60

250

±0,40

165

14,00

±0,40

190

±0,70

290

±0,40

190

15,00

±0,40

220

±0,70

330

±0,40

220

16,00

±0,40

250

±0,70



±0,40

250

17,00

±0,40



±0,70



±0,40



18,00

±0,40

315

±0,70



±0,40

315

19,00

±0,40



±0,70



±0,40



20,00

±0,40

390

±0,70



±0,40

390

25,00

±0,40



±0,70



±0,40



Temperatura
ºC

-30º hasta + 100º

-15º hasta + 200º

-60º hasta +200º
