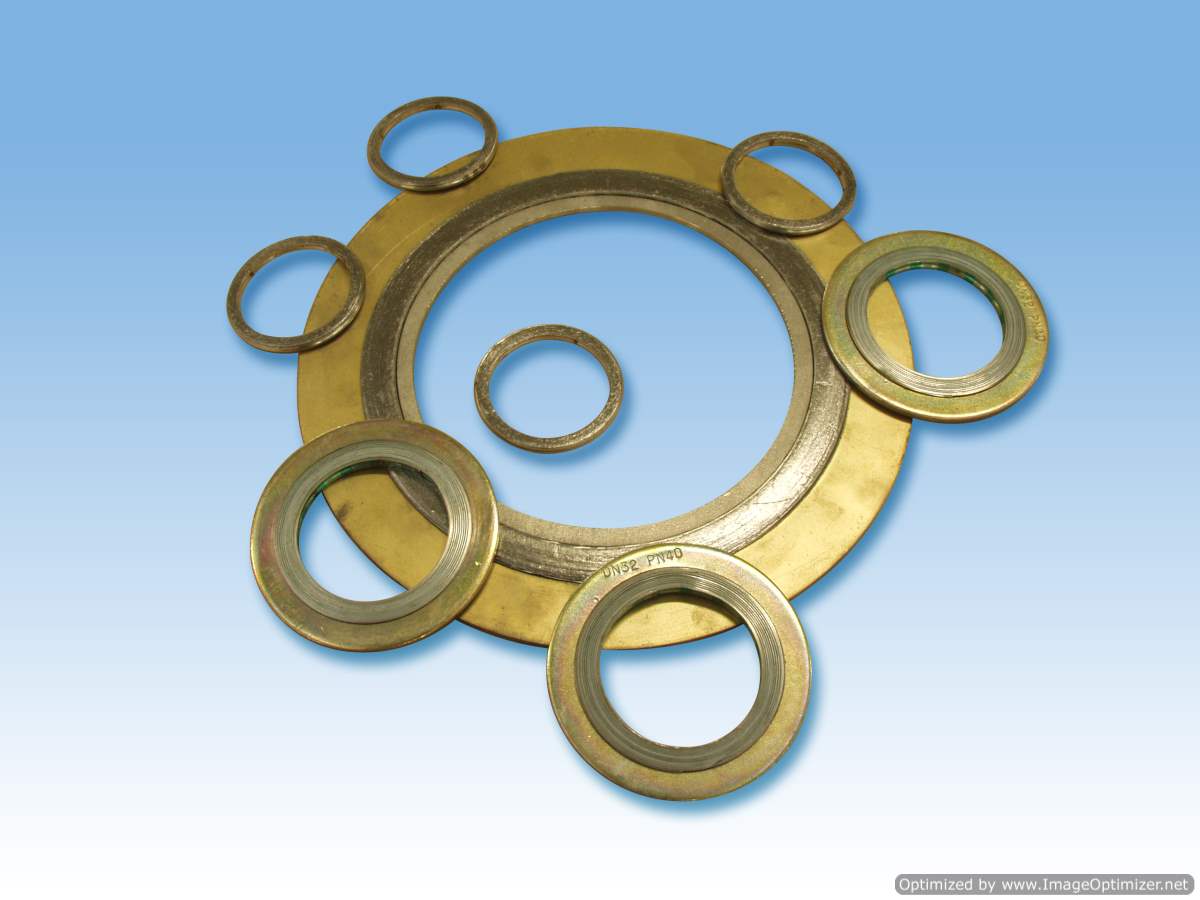

Las juntas espirometálicas están constituidas de un fleje metálico laminado en forma de V enrollado en espiral, insertado entre cada espira un material de tipo grafito, PTFE, asbestos, fibras, etc., en función del fluido o temperatura de trabajo.

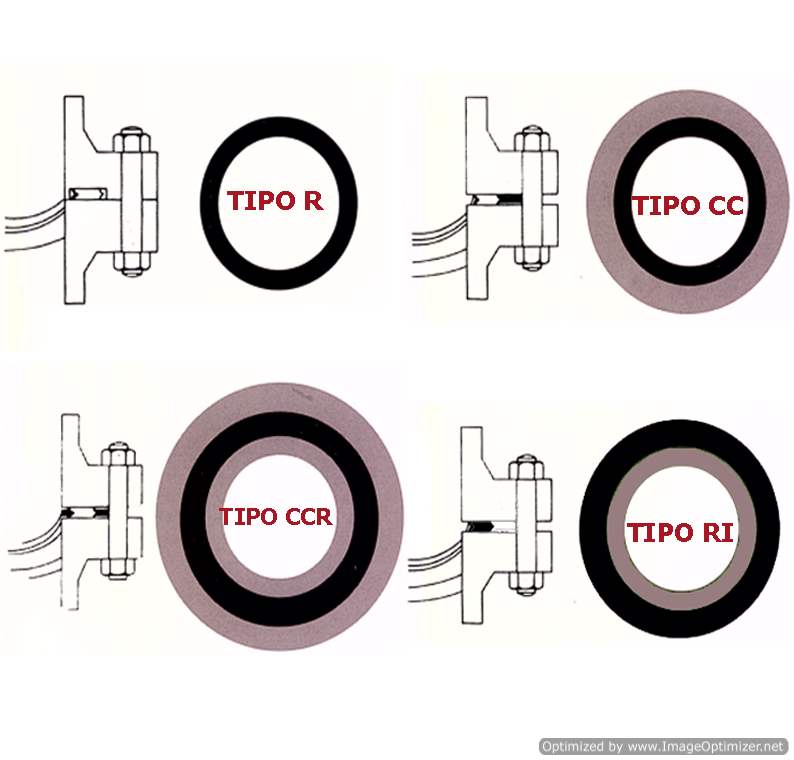

Podemos diferencias 4 tipos:
TIPO R:La junta de tipo R no lleva ningún tipo de
aros. Solamente consiste en una pieza de
arrollamiento de fleje y relleno, siendo el
fleje de inoxidable (304,316, 316L, 321, etc)
y el relleno de materiales tan diversos
como grafito, flexite, asbestos free, fibra de
vidrio, etc.
TIPO CC:Consiste en una junta de tipo R más el aro
externo que puede ser de acero al
carbono o inoxidable de cualquier tipo. El
aro externo sirve como soporte a la junta
durante su colocación y para un
funcionamiento eficaz y duradero.
TIPO CCR:Es la unión de una junta de tipo R mas una
CC agregando un aro interno para el
centrado de la junta en la guía.
Generalmente el aro interno de las juntas
CCR tienden a ser de acero inoxidable ya
que depende exclusivamente de los fluidos
que fluyen y la corrosión que puedan
causar.
Una buena alternativa pueden ser las Juntas Metaloplásticas.
Trabajamos bajo norma DIN 2699 o ASME B16.20 o medida, según plano.
Salinas-Besma
TIPO RI:Junta caracterizada por tener la espiral de fleje acero inoxidable más algún componente como grafito, teflón, asbestos free y un aro interior generalmente de material inoxidable para efectuar una colocación correcta y el mínimo movimiento de la junta durante su etapa de vida útil.
