Anillos Guía






* El importe de la columna "precio" ya tiene aplicado su descuento establecido.


Para realizar una búsqueda rellene los campos obligatorios (*) y pulse el botón de buscar pieza.






Información adicional:



AGIAGI AGEAGE

*Pinche sobre cada perfil para ampliar la imagen y ver su alojamiento.

ANILLOS GUIA
AGI-AGE


CARACTERISTICAS GENERALES


Los anillos AGI-AGE son elementos de guía fabricados en material plástico (resina acetálica con la carga oportuna) y están acabados con tolerancia restringida para proteger la carga axial de desalineamiento debido a la fabricación de la parte metálica.


Son empleados para el guiado de pistones y vástagos de cilindros hidráulicos y neumáticos en combinación con juntas privadas de sistema de guía. Están particularmente indicados en sustitución del tradicional sistema de guía realizado con metales de antifricción ya que, debido al bajo coeficiente de rozamientos puede trabajar incluso en condiciones de escasa lubricación. Están fabricados en dos versiones diferentes:

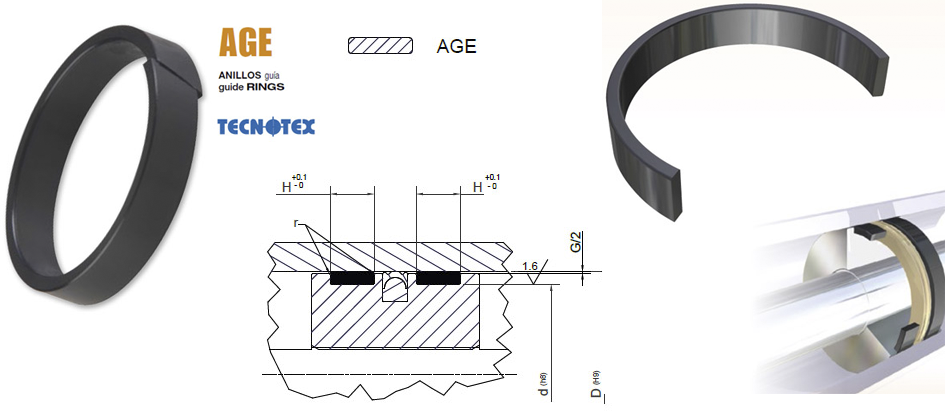

AGE- para el guiado de pistones o cuando el rozamiento está en la cara externa del anillo.

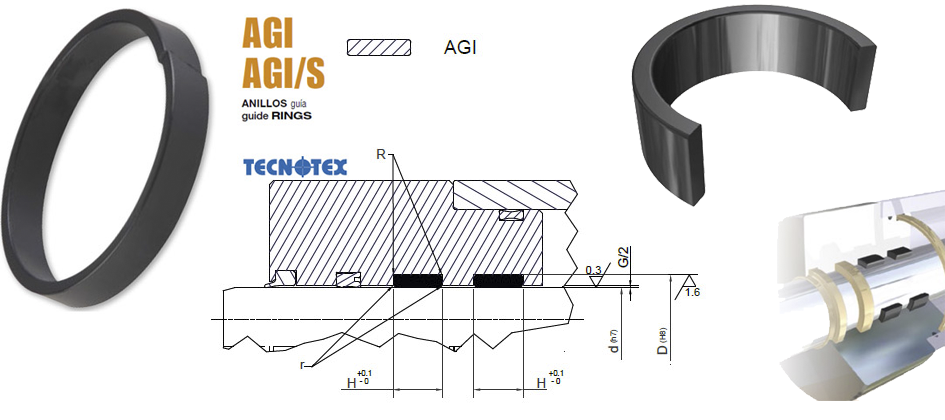

AGI - para el guiado del vástago o cuando el rozamiento proviene de la cara interior del anillo.


Biselado de entrada
Debido a la elasticidad del anillo de guía una vez cortado, tiende a asumir en estado libre un diámetro distinto del previsto una vez montado. Por tanto, es indispensable, para evitar durante el montaje dañar la guía, que el extremo del cilindro o del vástago respectivamente para los anillos AGE y AGI, posea un biselado realizado según las indicaciones.

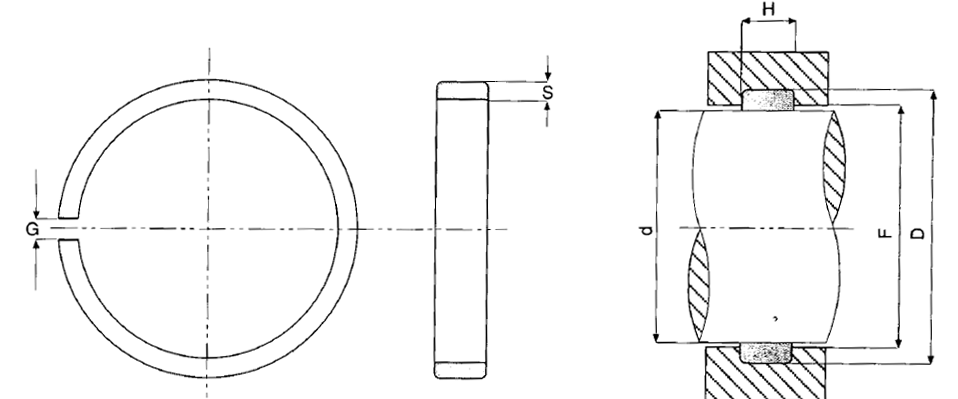

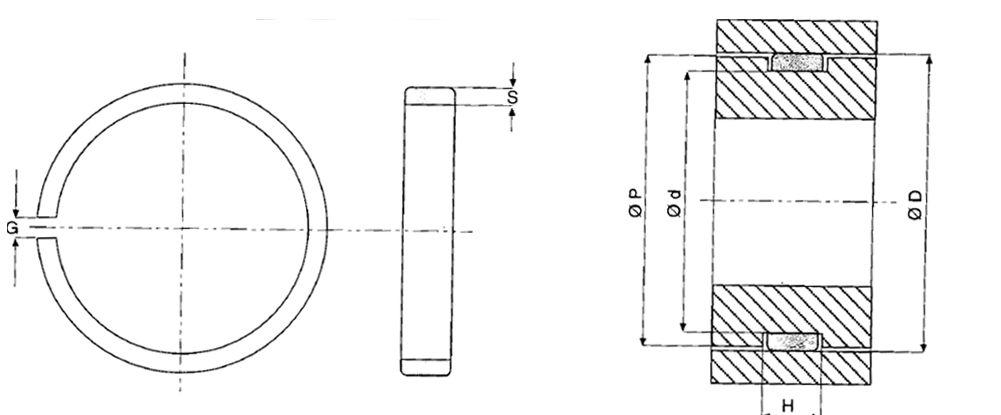

Alojamiento
La dimensión nominal y la tolerancia relativa de fabricación están indicadas en la tabla adjunta.


Montaje
Ninguna particular atención a su instalación ya que resulta de extrema sencillez. Se recomienda no obstante la máxima limpieza y una inicial lubricación del anillo con el fin de facilitar el montaje.


Acabado de la superficie
Para obtener una larga duración del anillo guía es necesario que la superficie no exceda de los valores recomendables.

CAMPO APLICACIÓN

Tolerancia sobre la dimensión nominal

D

H

F

-0,00
+0,10

-0,00
+0,10

±0,05

-0,00
+0,20

-0,00
+0,30





Temperatura

De -30º a + 110º

Velocidad

0,8 m/s.

Presión

Sin limitación

Carga radial

Hasta 400 Kgr./cm2

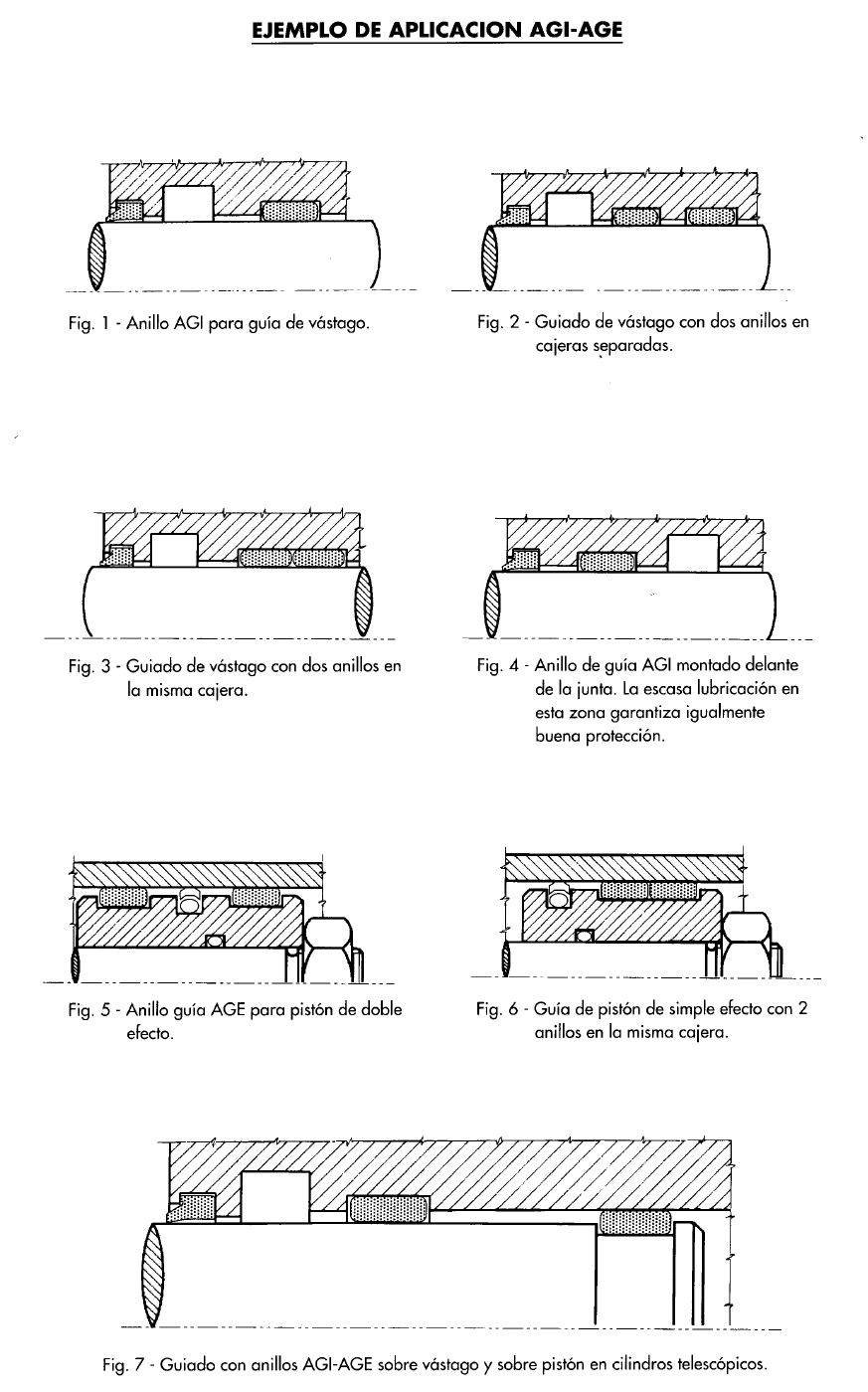

Figuras AGI-AGE

AGI:

AGI

AGE

:AGE

Anillos Guía
Tipo Pres.bar Veloc.m/s Temp.˚C Material
AGI Ilimitada - -40 a +110 POM+Vídrio
IBR (Métricas) - 1,00 -40 a +110 POM
IBR (Pulgadas) - 1,00 -40 a +110 POM
AGE Ilimitada - -40 a +110 POM+Vídrio
EBR (Métricas) - 1,00 -30 a +110 POM
EBR (Pulgadas) - 1,00 -30 a +110 POM
