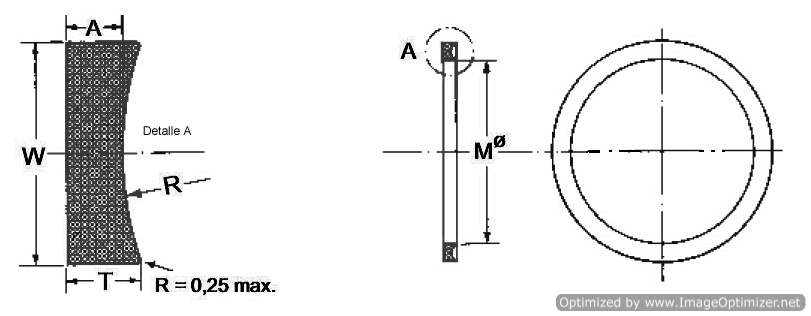

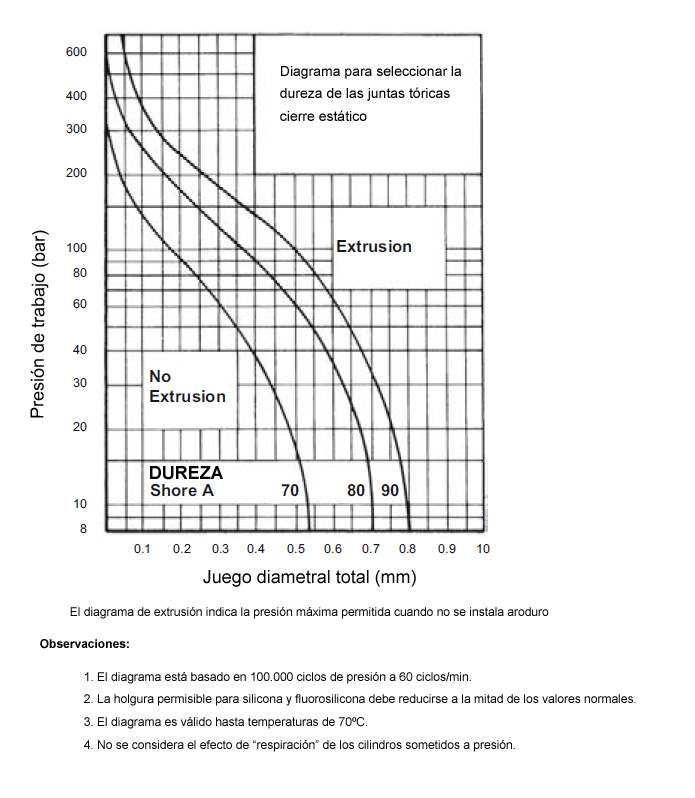

Cuando la junta tórica está sometida a presión, se puede comprobar su extrusión a través del juego de acoplamiento de los elementos metálicos (Fig.1).
El anillo anti-extrusión está montado junto a la junta tórica con el fin de anular o reducir al mínimo el juego de acoplamiento y, por lo tanto, eliminar el peligro de extrusión de la junta tórica (Fig.2).
El uso del aro-duro llega a una gran mejora de la resistencia de la junta tórica frente a los efectos de presión y temperatura.
Uso.
Recomendamos el uso del aro-duro en aplicaciones estáticas y dinámicas alternativas (cierreen los cilindros) y es necesario cuando se encuentra una de las condiciones siguientes por lo menos:
✓Presión superior a los 80 bares (en unas ocasiones, presiones más bajas también);
el usoóptimo del anillo anti-extrusión permite a la junta tórica que se pueda utilizar hasta 350 bares.
✓Amplio juego de acoplamiento entre las partes presentes en la zona de cierre.
✓Altas velocidades de escape y altas frecuencias de los ciclos alternativos.
✓Altas temperaturas del fluido y/o sistema.
✓Amplias fluctuaciones de la presión y de la temperatura.
✓Fluidos sucios; la acción limpiadora del anillo anti-extrusión elimina o reduce el contacto
de la junta tórica con la acción abrasiva de la suciedad.
Modalidades de uso.
La junta tórica va montada con un aro-duro en el lado opuesto a la presión, cuando la presión opera en una sola dirección (Fig.2).
Con el fin de evitar errores en el montaje (e.e. en el lado de colocación del aro-duro) puede ser oportuno utilizar dos anillos anti-extrusión (Fig.3).

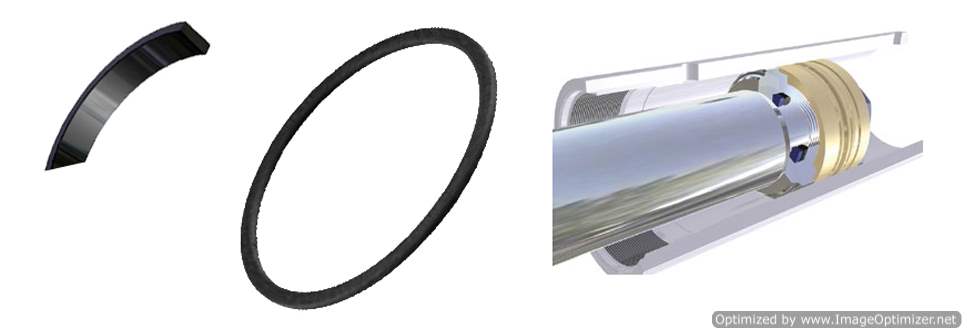

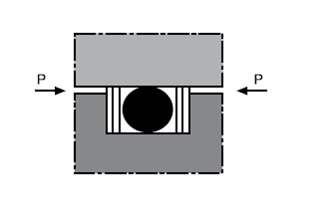

En los casos más habituales, en los que la presión opera en las dos direcciones o en presencia de fluidos sucios, la junta tórica tiene que estar montada con dos aros (Fig.3).
Instrucciones de montaje
En general, para montar los anillos anti-extrusión, hay que observar unas cuantas recomendaciones válidas para el montaje de las juntas tóricas.
En particular, para evitar el estropear los anillos durante el montaje, deben ser observados los siguientes puntos :
✓Es esencial que los ángulos (vástagos, pistones, cilindros) estén suavizados de forma adecuada.
✓Hay que evitar el uso de herramientas de montaje con ángulos vivos.
✓Hay que quitar las manchas eventuales de oxidación y la suciedad.
